零件图五角星的绘制方法

在我们日常生活之后，一般都会有简单的零件图需要绘制，一般看到零件图我们就会想到利用复杂的方法去处理，今天我们用一个简单并且方便操作的一个方法进行绘制，需要绘制的零件图如下所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

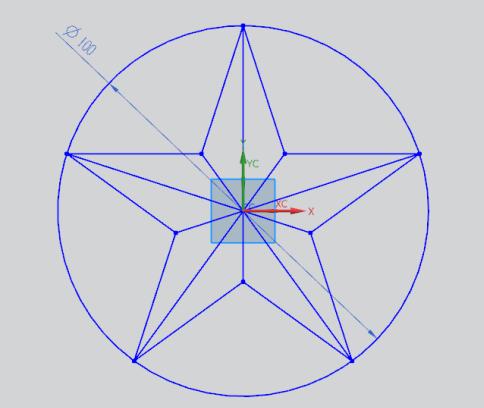

1.当我们看到图形中尺寸较少时，我们就应该想办法去处理这个位置了，如图中告知我圆的大小为直径100，五角星为五个角，圆的角度为360度，那360除5等于72度，所以我们就可以开始将五角星的草图形状开始绘制，选择【插入】–【任务环境的草图】–【创建平面】–【选择Z方向】绘制好的如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

2.绘制好草图之后我们开始将五角星的高度进行拉伸，那我们看到五角星的一个角是左右对称的，所以我们只拉伸一个角的一半，高度为10MM，那我们选择【插入】–【设计特征】–【拉伸】–【选择Z方向】，拉伸好的图形如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

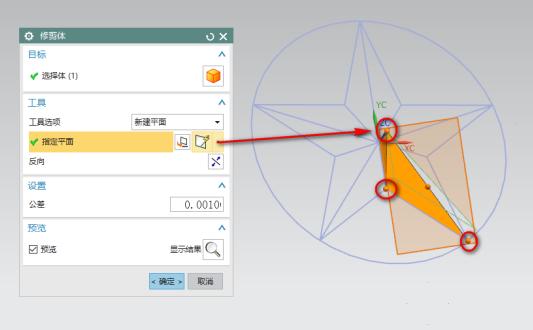

3.拉伸完一个三角形之后我们从图中可得到我们只需要三角形的一半，因为五角星是斜的一个零件，所以我们还需要利用修剪指令进行修剪，我们选择【插入】–【修剪】–【修剪体】–【新建平面】选择要修剪的三角形，然后选择新建平面自动判断进行修剪，修剪的图片如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

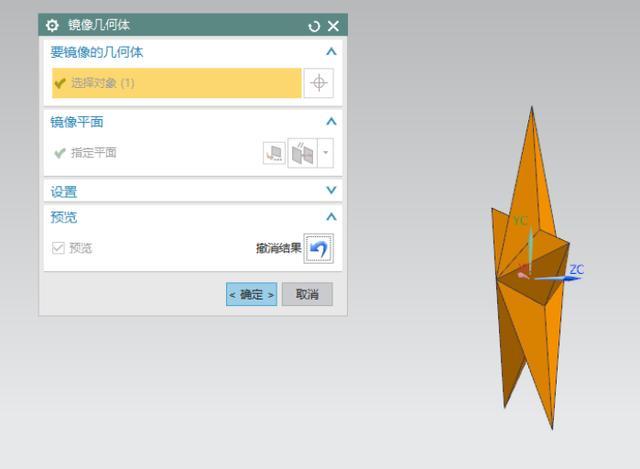

4.修剪完之后我们就可以把修剪完成的那个通过【插入】–【关联复制】–【镜像几何体】来镜像到另一边，镜像好的图形如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

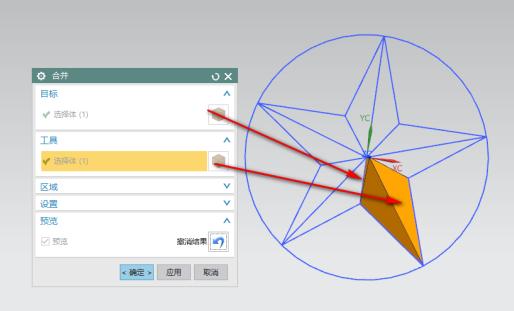

5.镜像完成之后我们把两个物体合并一下，通过【插入】–【组合】–【求和】选择一个体为目标体，另一个则为工具体，求和完成的物体如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

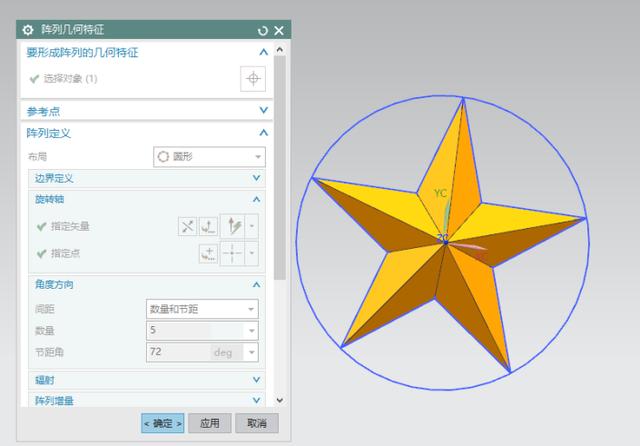

6.求和完成之后我们就可以开始通过指令将该物体进行阵列了，选择【插入】–【关联复制】–【阵列几何特征】进行阵列，选择阵列的对象，圆形布局，方向Z轴，角度方向选择，间距为数量和节距，数量为5个，角度为72度即可阵列出来，阵列好的图形如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

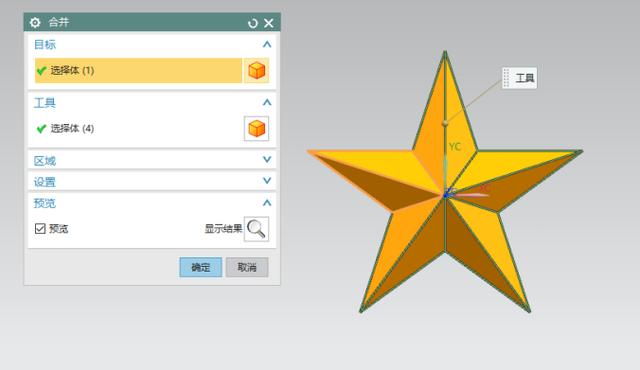

7.阵列好的五角星我们也要用【插入】–【组合】–【求和】选择原来求和的物体为目标体，其余物体为工具体即可，求和好的图形如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

8.求和完成之后我们只是完成完成了五角星的一半，还有另一半我们还没有做，同样的我们利用镜像指令去把另一半做出来，选择【插入】–【关联复制】–【镜像几何体】来镜像到另一边，镜像好的图形如下图所示：

五角星怎么画最简单的画法，五角星怎么画最简单的 步骤

9.注意事项：

一.在画草图的时候要注意草图是否会过约束，如果有那就将约束进行移除，

二.在选择修剪的时候注意选择所要修剪的位置进行修剪，

三.在使用阵列的时候要注意方向，角度，数量，

四.在做完后要将物体进行求和，
