拆解ETC，看看内部构造

投稿用户 • • 电商技巧 • 阅读 78

前几年响应政府的号召，办理了一个ETC设备，想着能方便一些，虽说几年上不了几次高速。但是前一阵走高速，兴致勃勃的走的ETC通道，却不能用，又走的人工。唉，关键时候掉链子。

最近有空于是想着能不能修一下。ETC设备粘贴在车的前挡风玻璃上，拔插卡片无反应，心想可能是坏了，拆了看看。在玻璃上粘着，不好弄，于是想办法拆下来。使劲大了怕玻璃裂了，使劲小了没反应，这可咋办。嘿嘿，突然间有个想法，左扭扭，右扭扭，下来了。

拆下了后就看到了后头的一个按钮，网上说，按钮弹起来设备就失效了。不管了，拆都拆了。来到办公室找到螺丝刀就开拆。背面一共两个螺丝，拆下了，用翘片赶着一遍翘，很快拆开了。一个壳子，一个线路板。

拆解ETC，看看内部构造

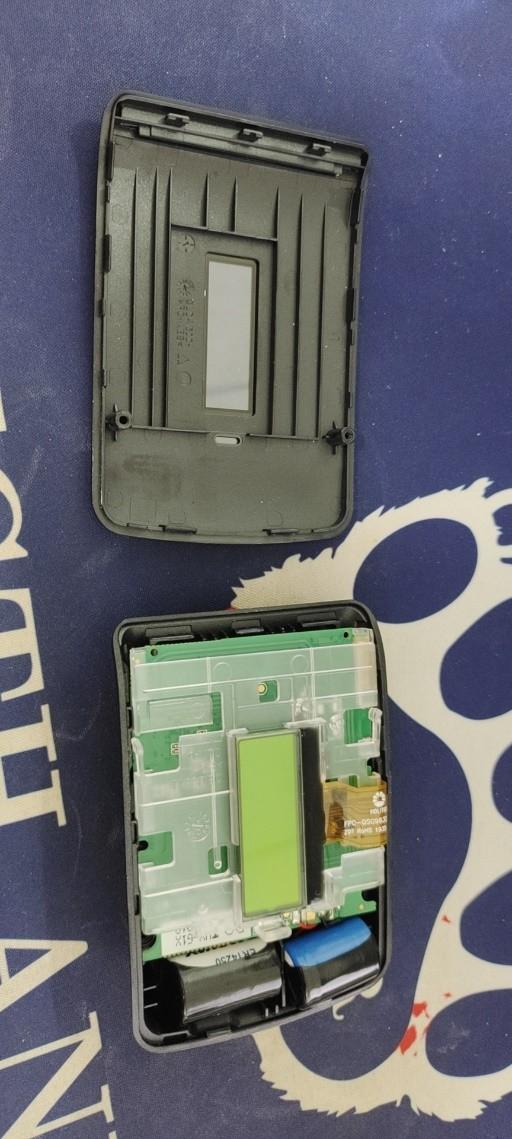

继续拆，看他的庐山真面目。

拆解ETC，看看内部构造

拆解ETC，看看内部构造

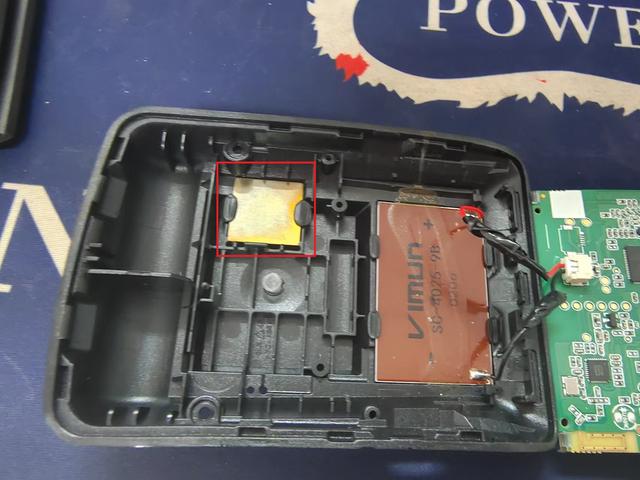

左边连着的那个地方是太阳能发电板。胶布是我的杰作，把上面的小卡扣拆坏了，又找了一个接上了。

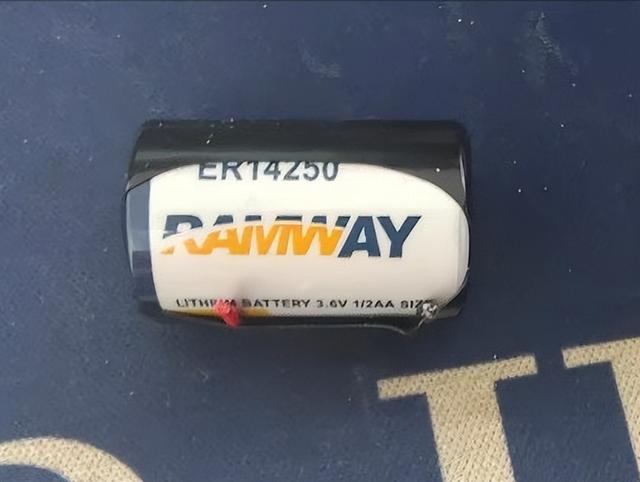

图中画红圈的地方接着一个电池，电池没电了，问了问淘宝的店家，这个电池是一次性的，不能充电，于是我剪下了把插头接到了太阳能板那一侧。

蓝色的那个像电车的东西是一个电容，一开始不知道，我用5v给它加电，没多久就发热发烫了，吓了我一大跳。

这里还有一个关键的东西，就是我用线绑着的地方，这里是一个微动开关，也就是鼠标按键，之所以绑起来是因为如果有电了不至于设备失效。

蓝色框标记的是蓝牙感应用的，太阳能那一侧还有一个小片片。下图红色区域

拆解ETC，看看内部构造

继续拆……

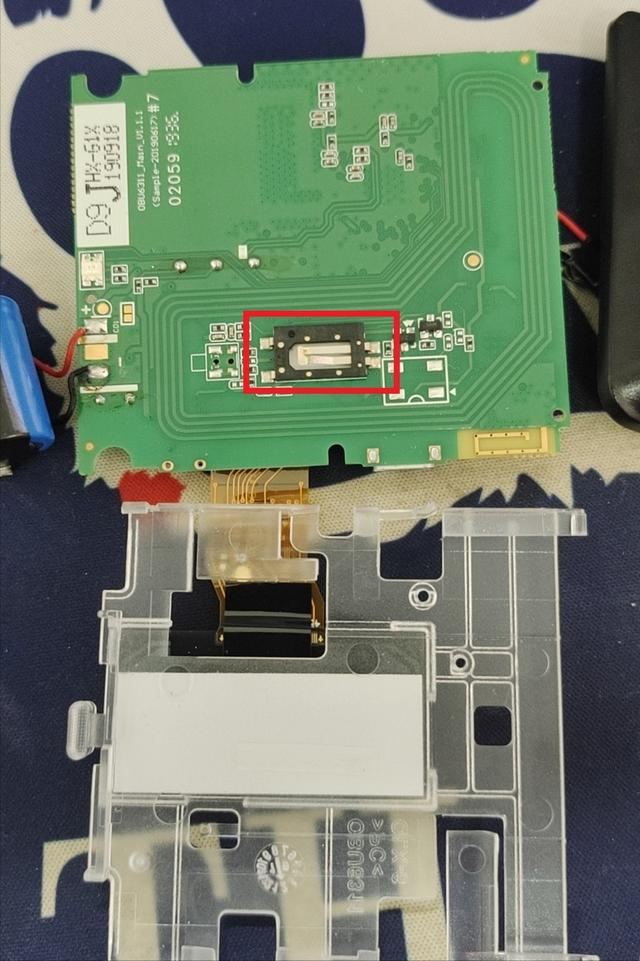

图中画圈的地方是读卡的触点。

拆解ETC，看看内部构造

还有一个挺有意思的地方。就是下图的这个借口，不是micro借口也不是tpye-c借口，看来是一个专用接口啊，网上查了一下，价格还不便宜。

拆解ETC，看看内部构造

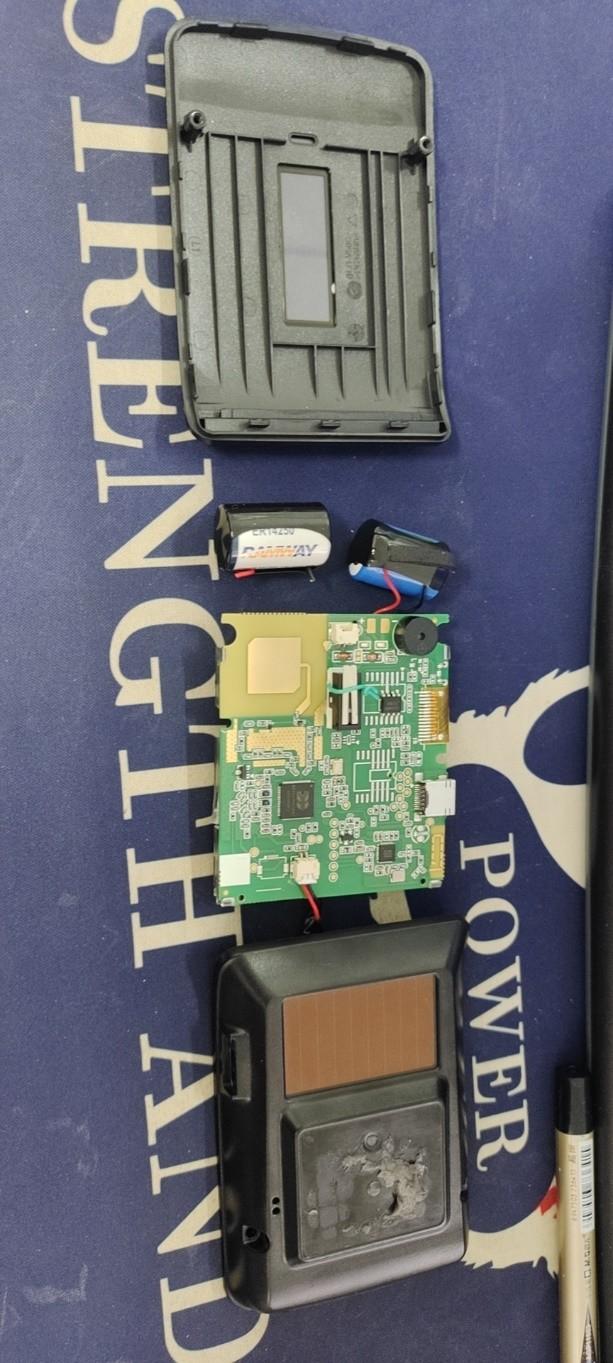

来个全家福，就拆的这吧。

拆解ETC，看看内部构造

大家有没有遇到这种情况的，有没有修复的，指点一下。
