一、分析与说明

1.1、如果是手工绘制，想要确定圆心，就要弄懂“外切相加，内切相减”，什么是“外切相加，内切相减”？看下面这个回答，有详细讲解和实例演示。

搞懂“外切相加，内切相减”，让绘图易如反掌 AutoCAD 实战教程

1.2、如果不知道怎么捕捉“递延切点”，看下面这个回答。

绘制两圆的各种公切圆 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

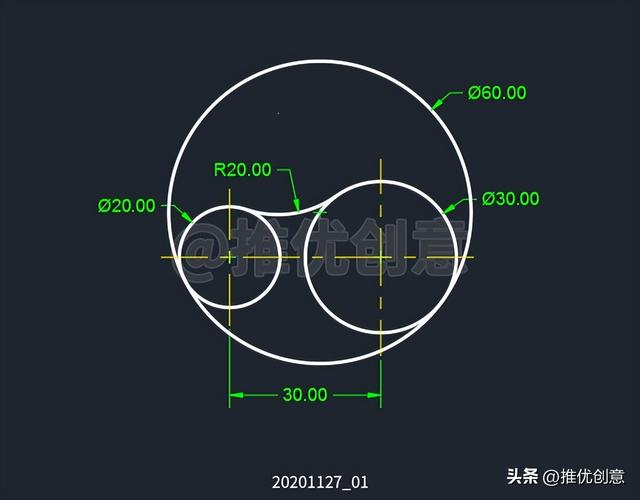

1.3、如果是用 AutoCAD 绘制，不需要先确定圆心，直接用“相切、相切、半径”方法绘制。

autocad正版软件价格，cad软件多少钱一套

20201127_01

二、绘制步骤

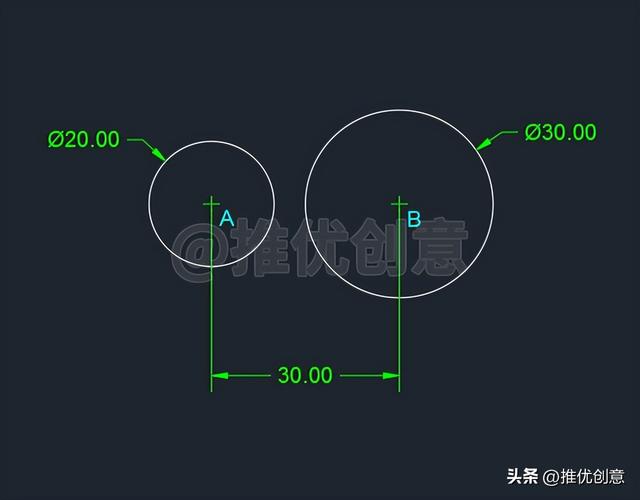

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个直径为20个单位的白色圆A；一个直径为30个单位的白色圆B，圆心B相对于圆心A的相对坐标值为“@30,0”。

autocad正版软件价格，cad软件多少钱一套

20201127_01

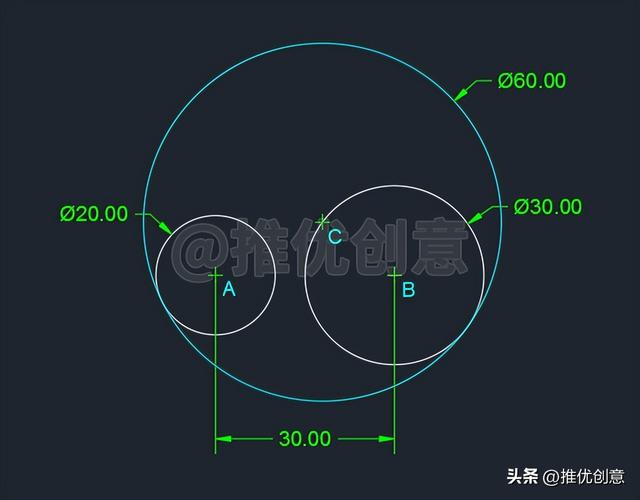

2.2、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个青色圆C，该圆分别与白色圆A、白色圆B相切，半径为30个单位。

autocad正版软件价格，cad软件多少钱一套

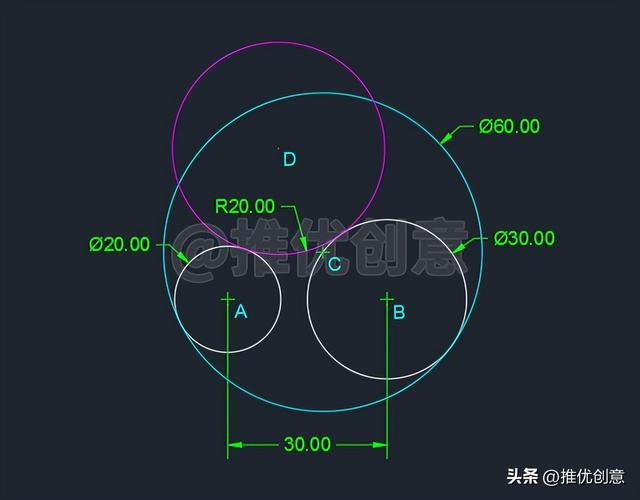

2.3、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个红色圆D，该圆分别与白色圆A、白色圆B相切，半径为20个单位。

autocad正版软件价格，cad软件多少钱一套

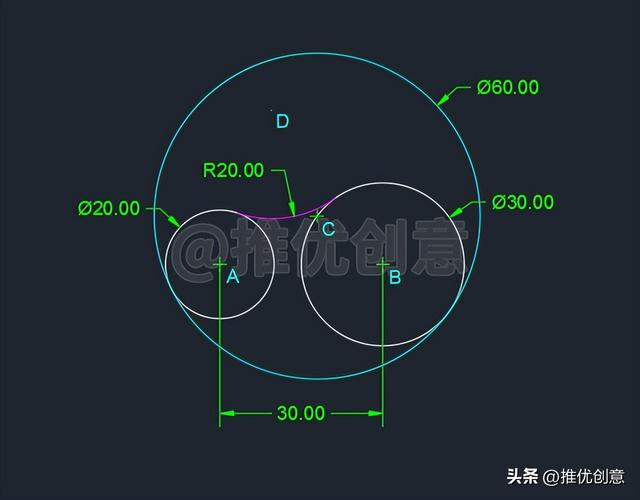

2.4、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

autocad正版软件价格，cad软件多少钱一套

2.5、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

autocad正版软件价格，cad软件多少钱一套

20201127_01
