导读：

在使用威纶通触摸屏时，如果想要通过下拉菜单来实现趋势图显示曲线的切换，可以使用项目选单元件，具体操作如下。

一、趋势图原件设置

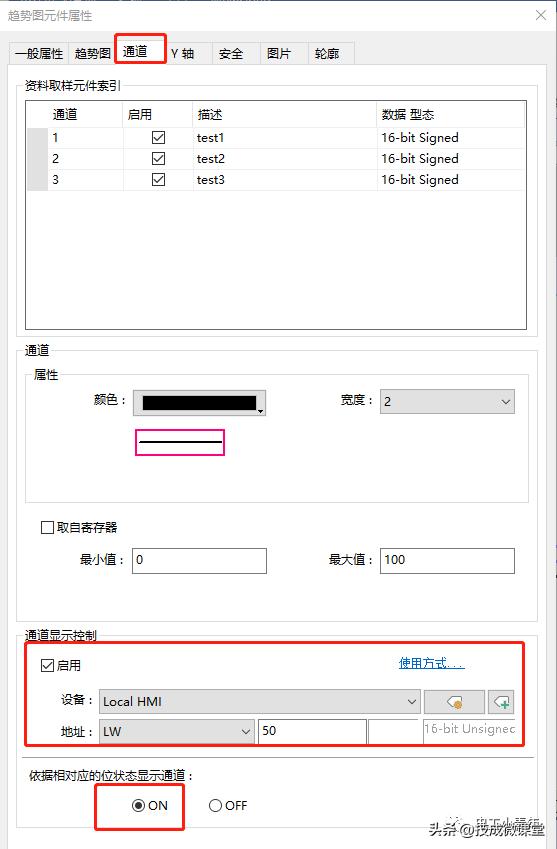

在趋势图原件的“通道”选项中勾选“通道显示控制”启用，并设定好一个寄存器地址，此处设置为触摸屏的LW50；并把“依据相对应的位状态显示通道”：设置为ON 。如下图所示：

选单网官网,选单网官网网页版

趋势图原件设置

二、添加项目选单原件

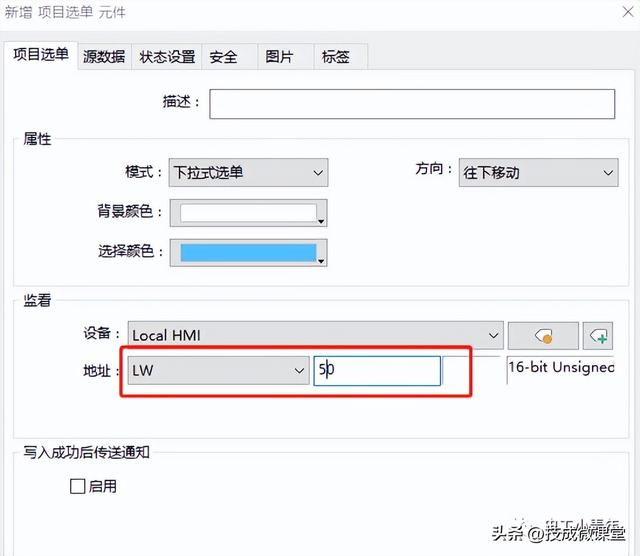

添加项目选单原件，在监看中填写之前设置的启用通道显示的寄存器地址LW50，如下图所示：

选单网官网,选单网官网网页版

添加原件

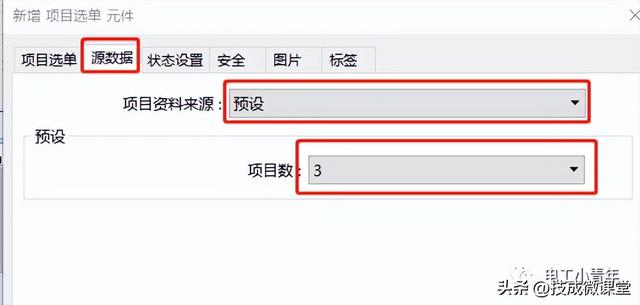

切换到源数据选项中，设置来源为“预设”；项目数为趋势图曲线的数量，该案例中为3。

选单网官网,选单网官网网页版

源数据设置

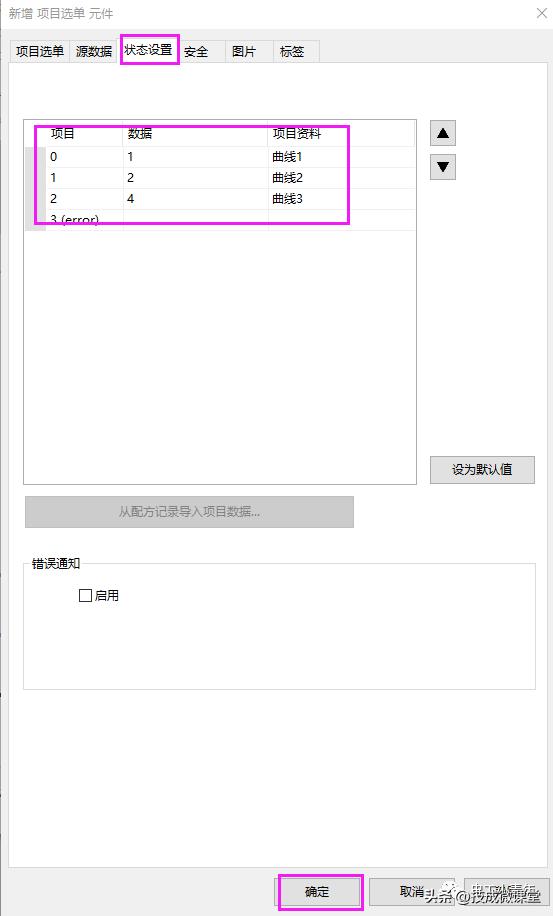

点击“状态设置”选项卡，填入每个选项的名称（项目资料）跟对应的数据。如下图所示：

选单网官网,选单网官网网页版

点击确认，至此该元件设置完成。下面让我们模拟看看效果。

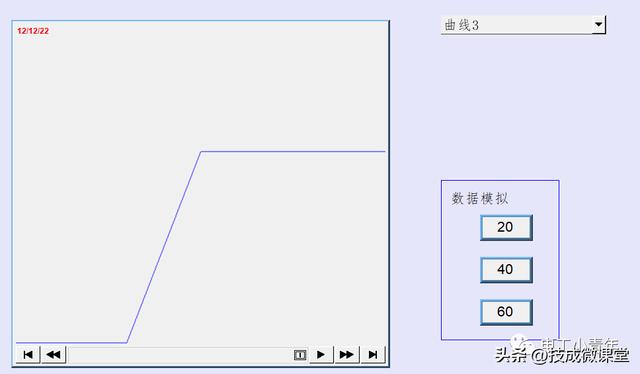

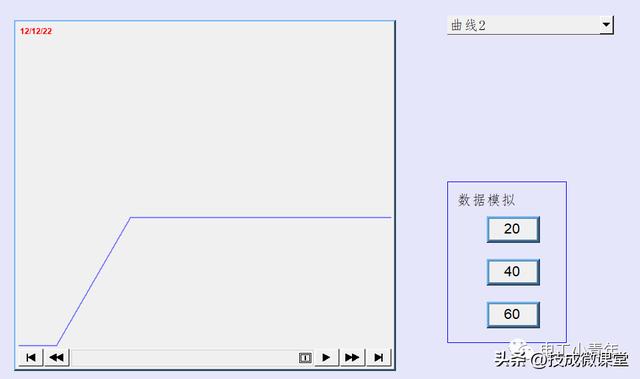

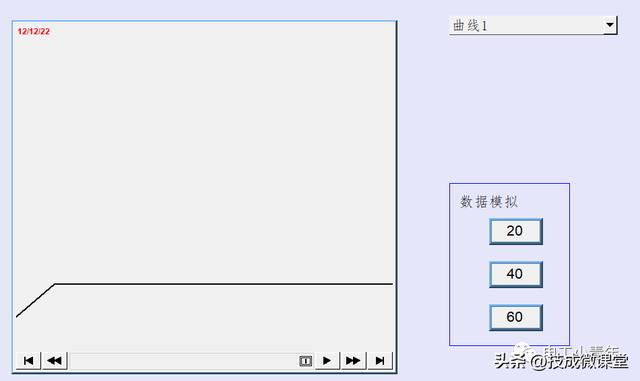

三、模拟运行

选单网官网,选单网官网网页版

选单网官网,选单网官网网页版

选单网官网,选单网官网网页版

四、总结

以上就是在EB PRO软件中使用项目选单与趋势图关联控制曲线显示的方法，若内容如有错误请联系我们。

文章来源：技成培训网原创，作者：罗浩；未经授权禁止转载，违者必究！
