autocad角度线怎么画,autocad2004角度线怎么画

在CAD中若需要改变圆弧的角度、或改变非闭合对象的长度，包括直线、圆弧、椭圆弧、非闭合多段线和非闭合样条曲线等，则可以使用CAD中的拉长命令（LENGTHEN），这个命令相当于TREM修剪命令与EXTEND伸长命令的组合。本文将为大家演示如何使用拉长命令调整圆弧角度。

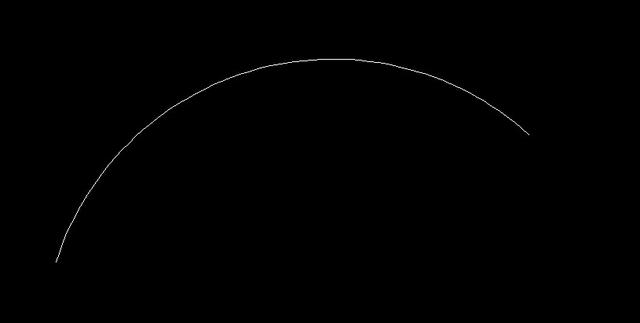

1.打开CAD软件，在状态栏中关闭对象捕捉，启用圆弧命令，绘制一个120°的圆弧；

autocad角度线怎么画,autocad2004角度线怎么画

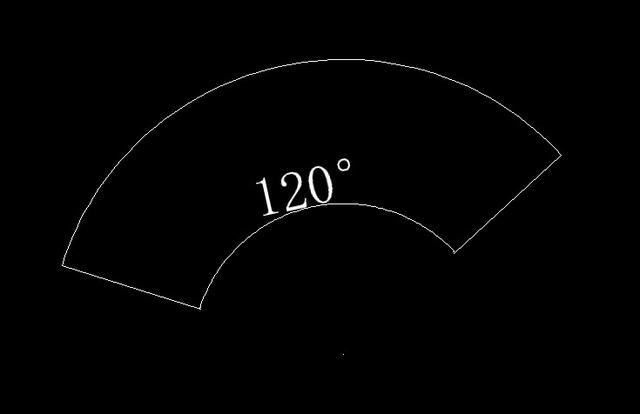

2.使用角度标注命令将圆弧的角度标注出来，如图所示：

autocad角度线怎么画,autocad2004角度线怎么画

3.选择菜单栏【修改】选项卡，在下拉列表中单击【拉长】按钮，启用拉长命令；根据命令栏提示选中圆弧对象，此时命令栏中会出现该圆弧的基本信息：长度和包含角读书；

autocad角度线怎么画,autocad2004角度线怎么画

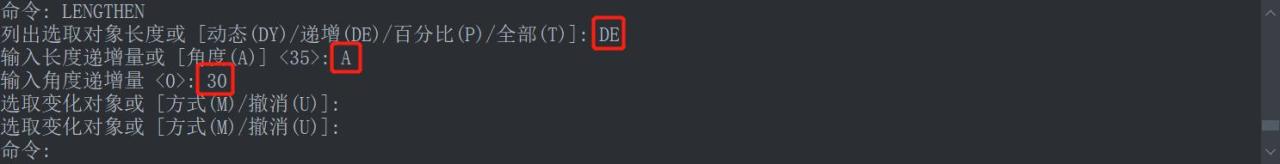

4.再输入【DE】按回车键确认，以指定增量的方式进行对象的拉长；再输入【A】按回车键确认，以指定对象角度的增量；然后输入【30】，按回车键确认；

autocad角度线怎么画,autocad2004角度线怎么画

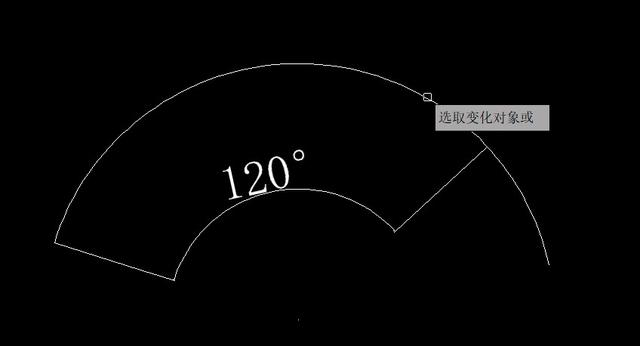

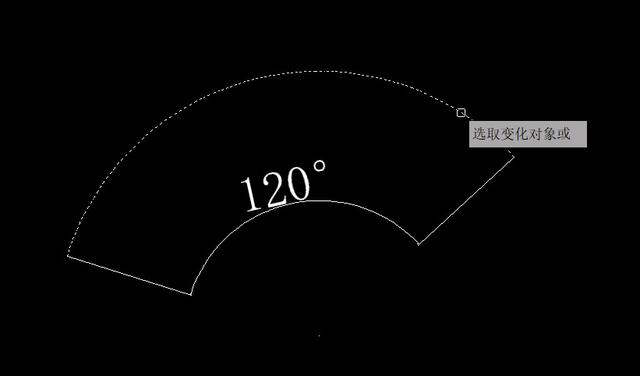

5.在圆弧靠近右边端点的位置单击一下，选择圆弧作为拉长对象，单击后会出现圆弧的拉长效果预览；

autocad角度线怎么画,autocad2004角度线怎么画

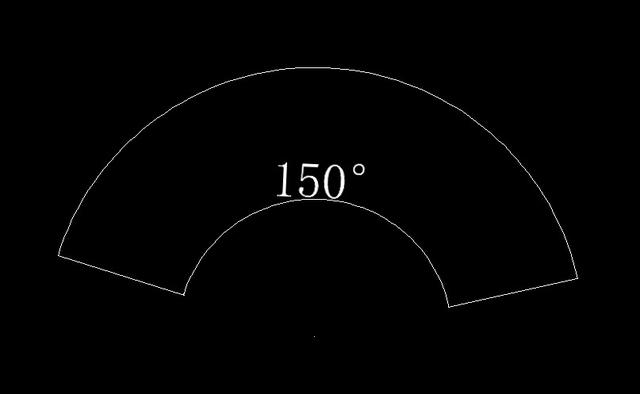

6.按回车键确认拉长，就完成了在圆弧半径不变的情况下增大圆弧角度的操作，由下图角度标注可以看到圆弧的角度被扩大到了150°。

autocad角度线怎么画,autocad2004角度线怎么画
